4 高压电力设备 / High-voltage electrical equipment
4.1 电机 / Electric machines

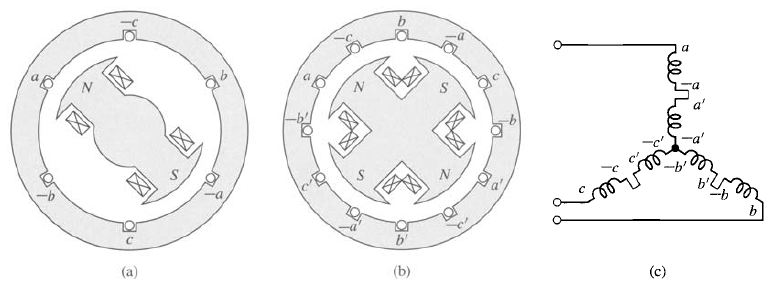

4.1.1 电机 / Electric machine
定子（stator），转子（rotor）

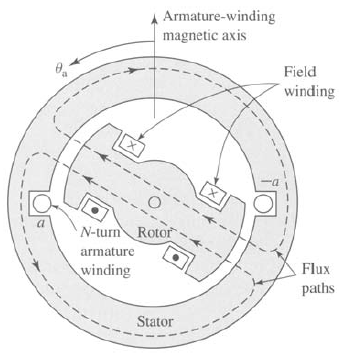

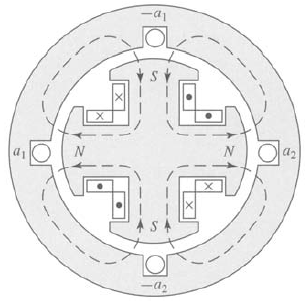

同步发电机（synchronous generator）：转子转速与定子旋转磁场的转速相同的交流发电机。
励磁（excitation）：根据电磁感应原理使发电机转子形成旋转磁场的过程。

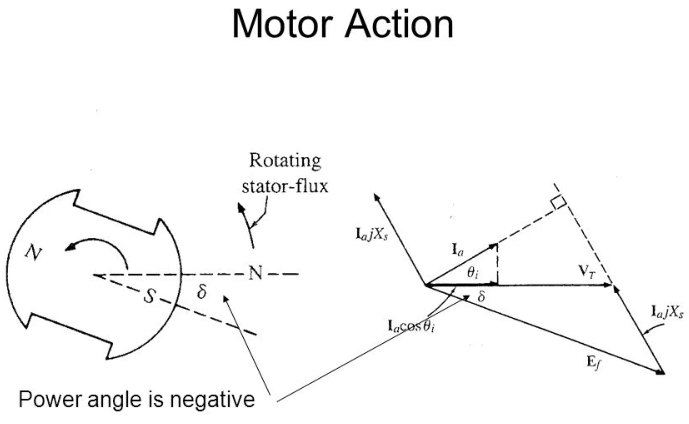

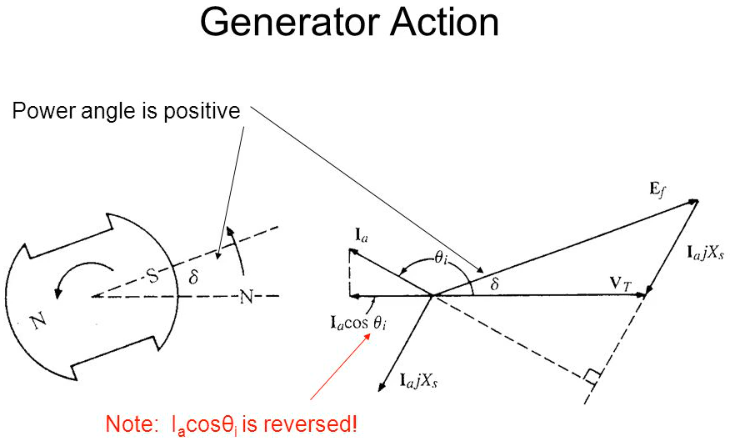

功角（power-angle）：发电机的励磁电势与机端电压之间的相角差。
发电机的出力（output）：输出功率
机组（发电机组）：一组并列发电机
4.1.2 电动机 / Electric motor
4.2 变压器 / Transformers

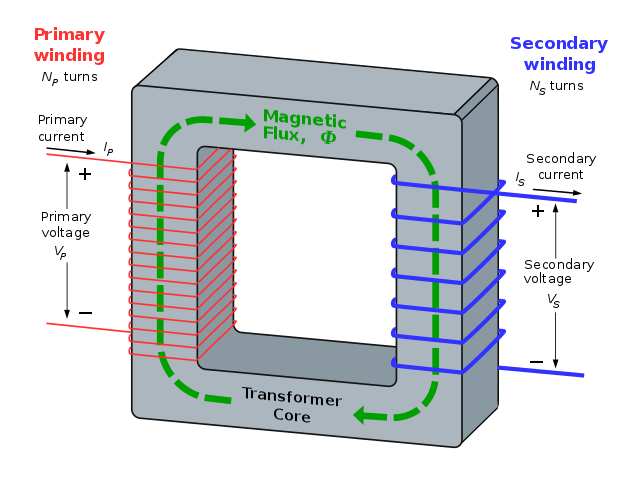

4.1.1 双绕组变压器 / Two-winding transformers
$$
\begin{aligned}
\frac{V_p}{V_s} &= \frac{N_p}{N_s} \\
I_p N_p &= I_s N_s
\end{aligned}
$$
式中，$N$ 表示线圈的匝数（number of turns），下标 $p$ 表示一次绕组（原边，primary winding），下标 $s$ 表示二次绕组（副边，secondary winding）。

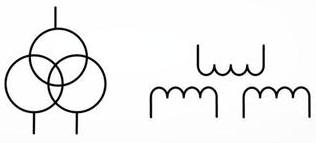

4.1.2 三绕组变压器 / Three-winding transformers
高压绕组（primary winding），中压绕组（secondary winding），低压绕组（tertiary winding）

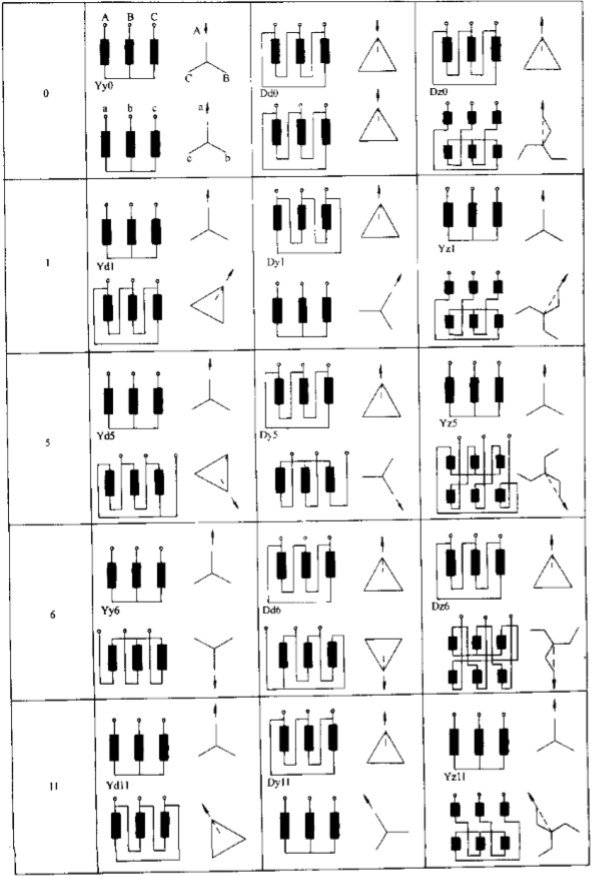

4.1.3 三相变压器 / Three-phase transformers
4.3 断路器 / Circuit breakers
能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。
断路器是一种开关（switch）。
操作：合闸/闭合/关合（close）、跳闸/分闸/开断/切除（trip）
4.4 线路 / Power lines

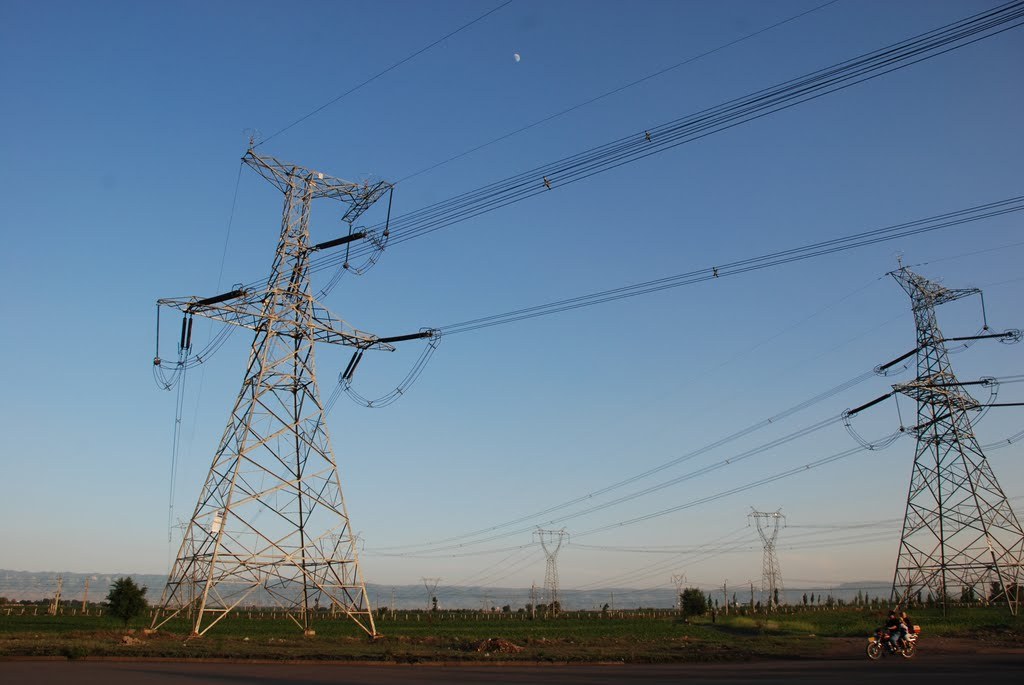

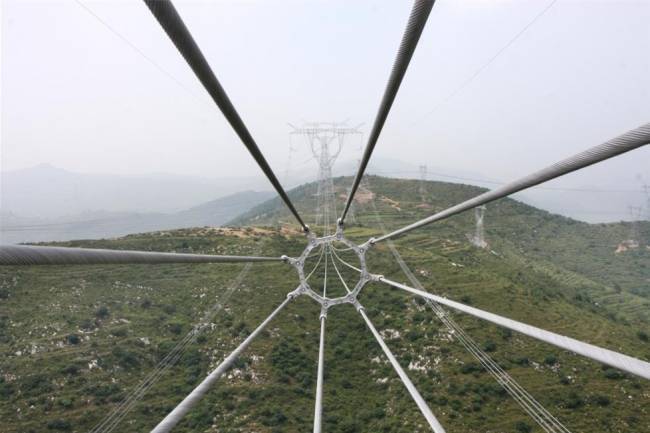

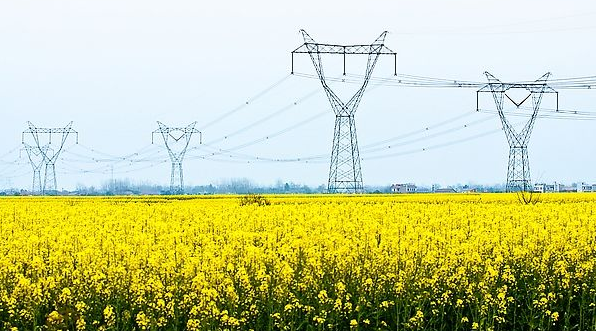

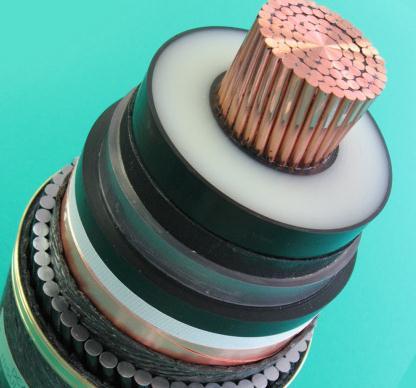

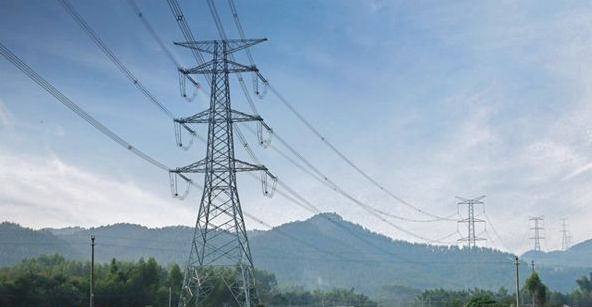

4.4.1 线路类型 / Types of power lines
局部图：

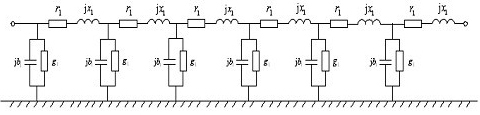

4.4.2 线路参数 / Line parameters
电阻：导线的电阻。导致能量以热能的形式耗散。
电抗：交流电产生的交变磁场在导线中引起的感应电动势。产生电压降落。

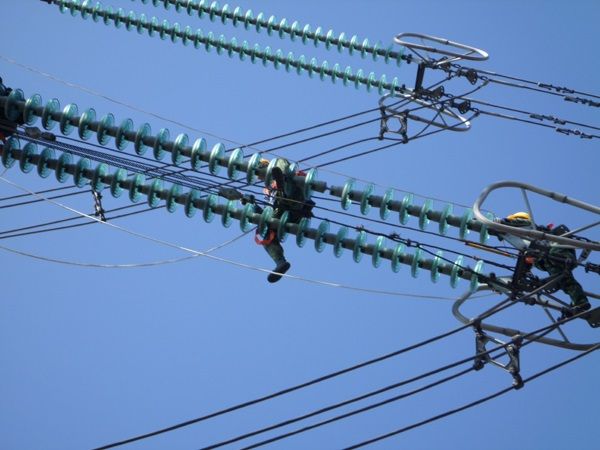

电导：沿绝缘子的泄漏电流和电晕现象。引起有功功率的损耗。
电纳：导线间、导线与大地之间的电场作用。
4.4.3 其他 / Miscellaneous
输电线路导线换位：在中性点直接接地的电力网中，长度超过 100km 的输电线路应换位，以平衡不对称电流；在中性点非直接接地的电力网中，为降低中性点长期运行中的电位、平衡不对称电容电流。

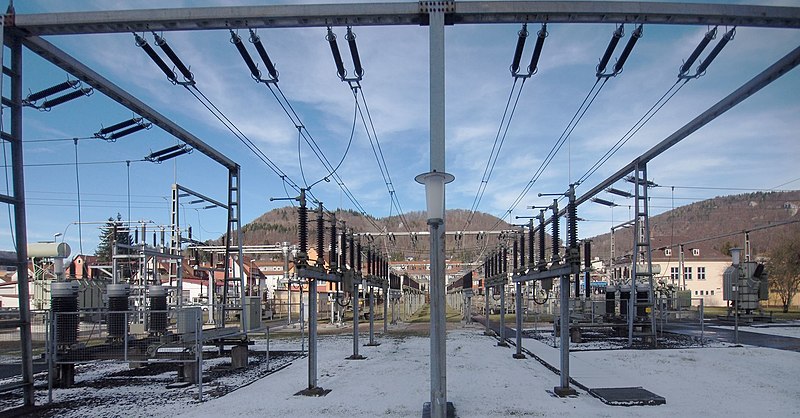

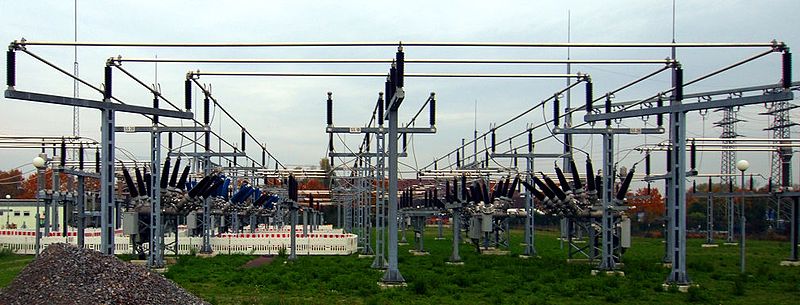

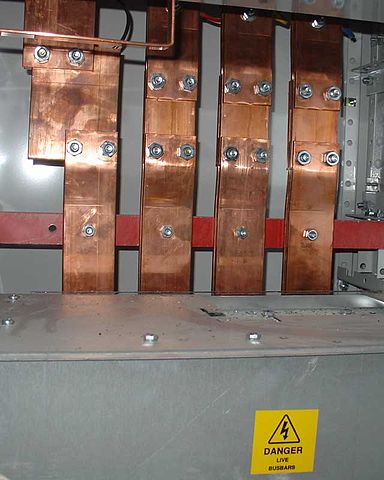

4.5 母线 / Busbars
多个设备以并列分支的形式接在一条母线上以建立电气连接。
4.6 电力设备的部分关键指标 / Some key indicators of electrical equipment
(1) 导体的发热
长期发热→载流量（carrying capacity）（最大电流）
短时发热→短时载流量
(2) 断路器的大电流耐受能力
热稳定：额定短时耐受电流（rated short-time withstand current）。在确定的短时间内，断路器承受的短路电流热效应的能力。
动稳定：额定峰值耐受电流（rated peak withstand current）。断路器承受短路电流电动力效应的能力。
